コンビネーションメーターの外し方



デルソルのコンビネーションメーターが故障した時、現在では部品の入手が出来ない
為にディーラーで修理対応をしてもらえない事があります。
そんな時の対応として、専門店にコンビネーションメーターを送る必要があるので、
外し方を紹介します。

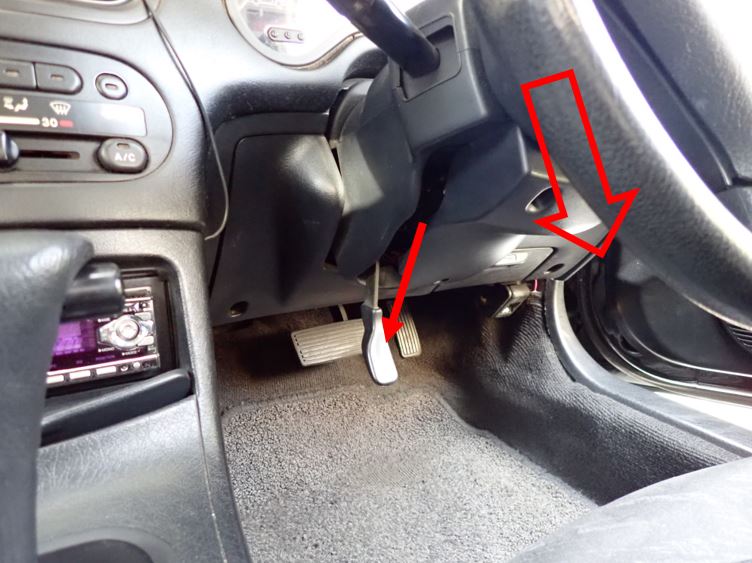

まず、ハンドルの位置を下げます。
ハンドルの左奥にあるレバーを下げるとロックが外れますので、ハンドルの位置を
下げ、コンビネーションメーターを外すスペースを確保します。

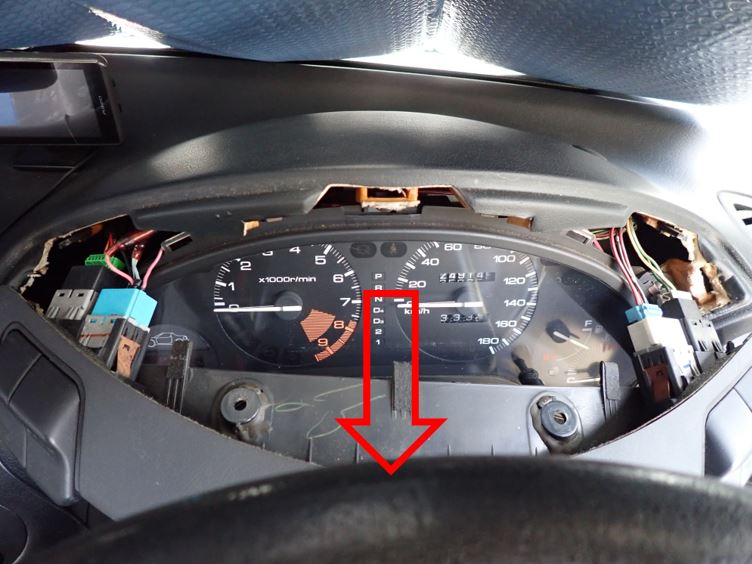

メーターバイザーの下に、２箇所プラスネジがありますので、そこを外します。

ネジを外したら、メーターバイザーを手元に引き抜きます。
メーターバイザーにはスイッチのコネクターが付いていますので、コネクターを外した
後、メーターバイザーも外します。

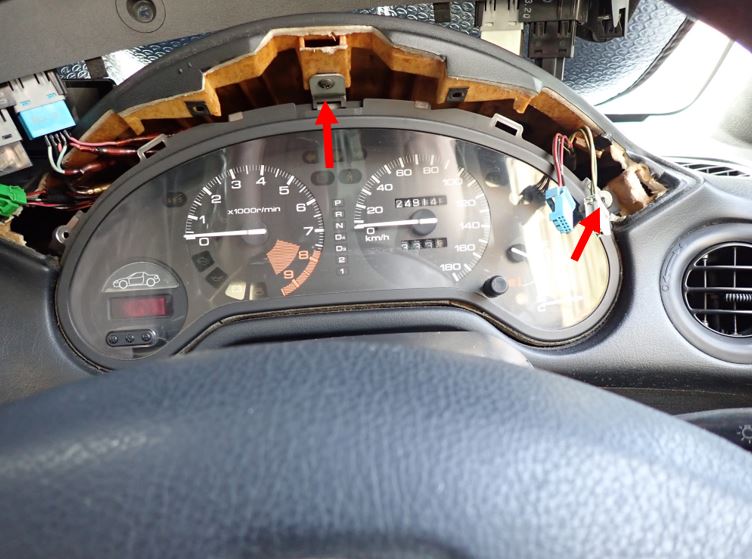

メーターバイザーを外すとコンビネーションメーターを固定してるプラスネジが見える
ようになりますので、２箇所のネジを外します。
構造的に３箇所ありそうですが、２箇所しか固定されていないようです。

注意）ほとんど場合、右側のネジ固定部は破損して固定できなくなっている様です。
　　　　破片があると音の発生原因になるので、除去しておく事をお勧めします。
　　　　ちなみに、固定は中央の１箇所のみで行う事になります。

追記：本来は３箇所あり、写真のものは左側固定部が破損していたようです。
　　　　右側も破損しかけていたので、壊れやすい箇所なのかもしれません。
　　　　破損すると欠片が振動音を発生させて気になる事があるので、除去して
　　　　おいた方がよさそうです。

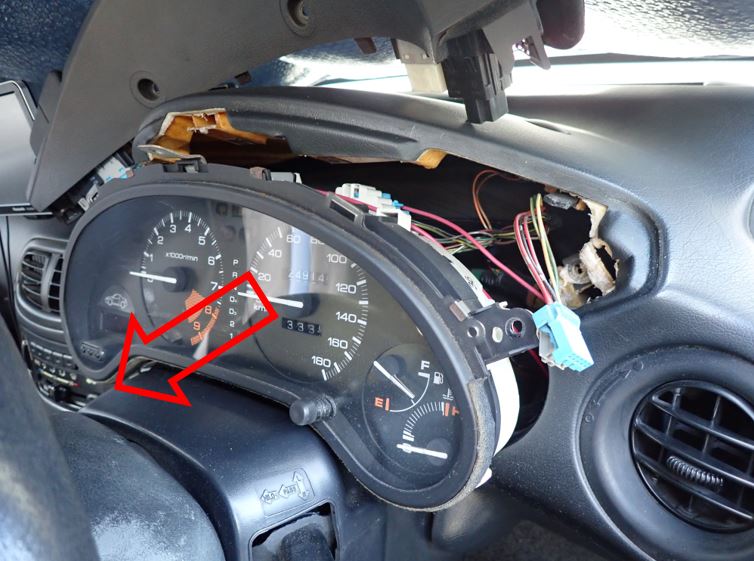

コンビネーションメーターの固定ネジ（プラスネジ）を外したら、次にコンビネーション
メーターを手元に引っ張りだします。

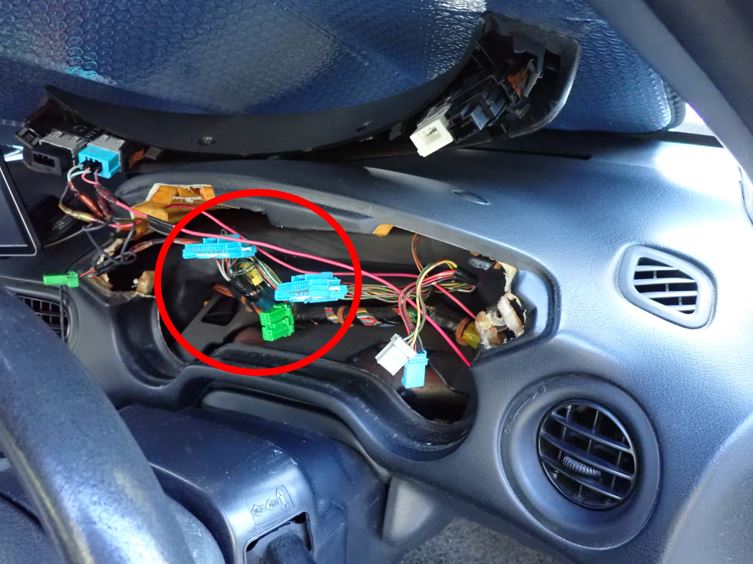

コンビネーションメーター裏にある３箇所のコネクターを外したら、取り外し完了
です。
コネクターは横長の青色２個、小さめの緑色１個あります。
追記：水色のコネクターは分かりにくいですが上部中央にツメがありますので、
　　　　押しながら解除して引き出し、外して下さい。

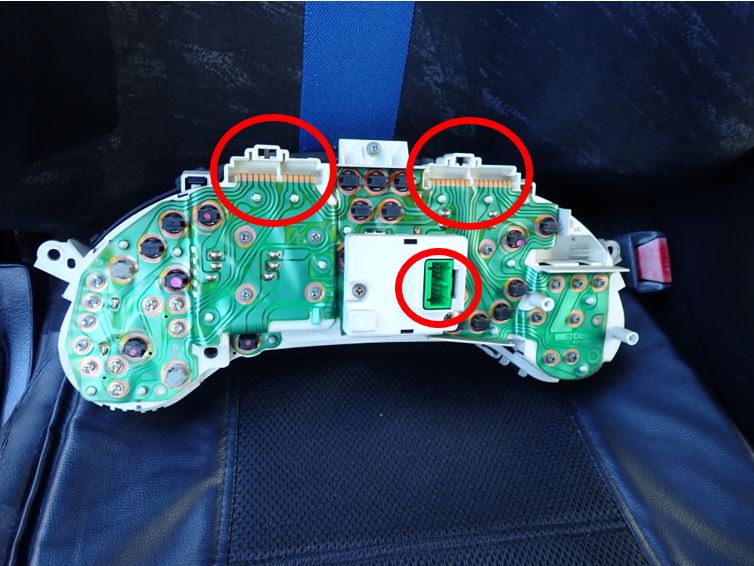

赤丸である所にコネクターが付いているので参考にして下さい。
見ての通り、精密部品になりますので取り扱いする時には静電気や水分に注意して
とり外しを行ってくださいね。
